نهاية بت
جرافة
م
جديد
57.6 كجم
يصب

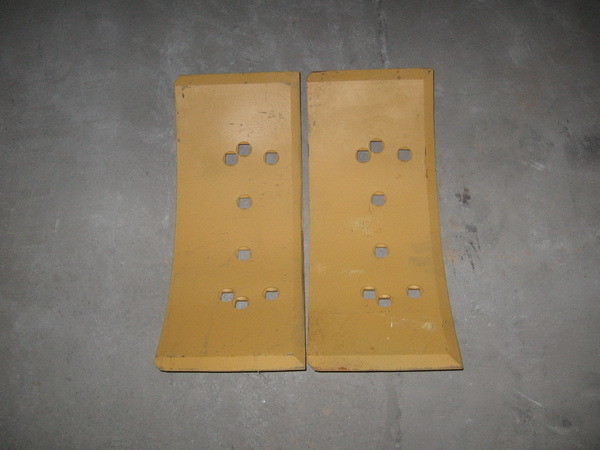

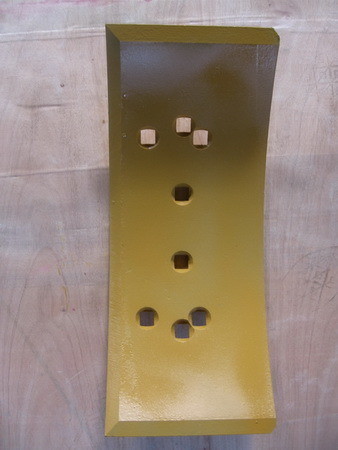

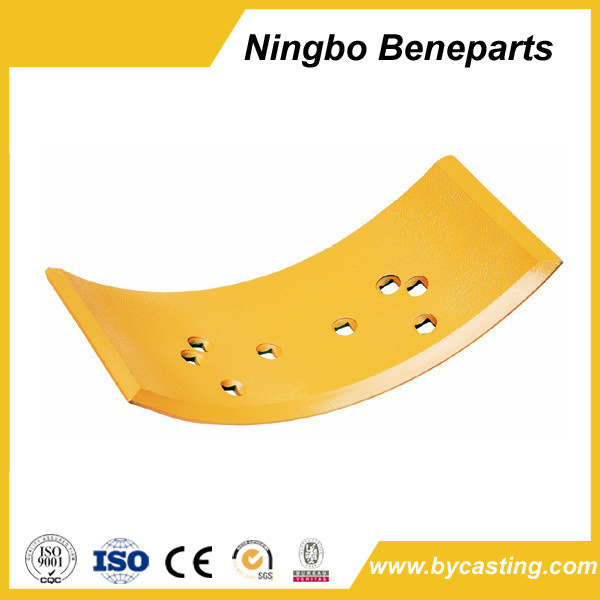

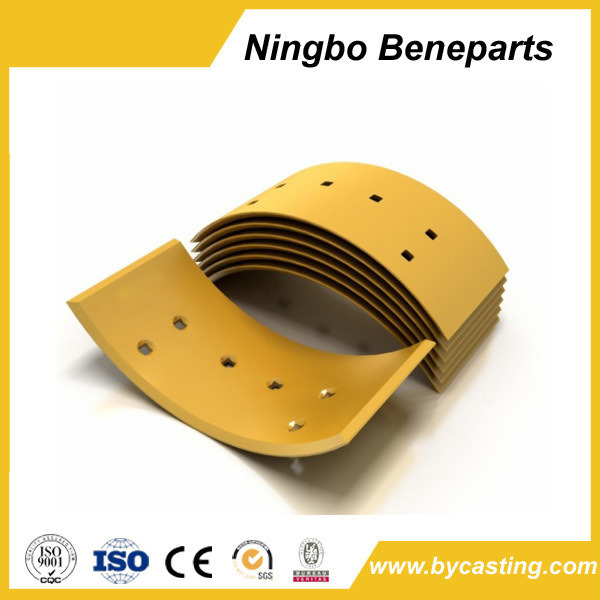

رقم الجزء: | 100-3136 |
وصف: | لقمة نهاية الجرار |
الآلة التطبيقية: | جرافة |
مادة: | فولاذ البورون المعالج حرارياً (30MnB) |
صلابة: | HB450-500 |
قياس: | 687 مم × 406 مم × 60 مم 1-1/4 بوصة × 7 |
وزن: | 109.10 كجم |
الطول أ : | 687 ملم |
العرض ب: | 406 ملم |
سمك ج: | 60 ملم |
الترباس: | مسمار محراث 1-1/4 بوصة |
بولت الكمية.: | 7 |
رقم القطعة | القياس (مم) | وصف | الوزن (كلغ) | |
1U4183 | 487 مم × 254 مم × 30 مم 1 بوصة × 7 | لقمة نهاية الجرار | 23.9 | |
8J8120 | 531 مم × 254 مم × 30 مم 1 بوصة × 7 | لقمة نهاية الجرار | 28 | |
8J8105 | 531 مم × 254 مم × 30 مم 1 بوصة × 7 | لقمة نهاية الجرار | 28 | |
5J8768 | 531 مم × 254 مم × 30 مم 7/8 بوصة × 7 | لقمة نهاية الجرار | 28 | |
5J8767 | 531 مم × 254 مم × 30 مم 7/8 بوصة × 7 | لقمة نهاية الجرار | 28 | |
5J9628 | 531 مم × 254 مم × 25 مم 7/8 بوصة × 7 | لقمة نهاية الجرار | 25 | |
5J9627 | 531 مم × 254 مم × 25 مم 7/8 بوصة × 7 | لقمة نهاية الجرار | 25 | |
9J1474 | 531 مم × 254 مم × 40 مم 1 بوصة × 7 | لقمة نهاية الجرار | 39.3 | |
9J1475 | 531 مم × 254 مم × 40 مم 1 بوصة × 7 | لقمة نهاية الجرار | 39.3 | |
7J3458 | 531 ملم × 254 ملم × 40 ملم 7/8 بوصة × 7 | لقمة نهاية الجرار | 37.4 | |
7J3457 | 531 ملم × 254 ملم × 40 ملم 7/8 بوصة × 7 | لقمة نهاية الجرار | 37.4 | |
1U0181 | 409.1 ملم × 254 ملم × 25 ملم 7/8 بوصة × 7 | لقمة نهاية الجرار | 18.1 | |
1U0182 | 409.1 ملم × 254 ملم × 25 ملم 7/8 بوصة × 7 | لقمة نهاية الجرار | 18.1 | |
7T6587 | 600 مم × 280 مم × 35 مم 7/8 بوصة × 7 | لقمة نهاية الجرار | 42 | |
7T6588 | 600 مم × 280 مم × 35 مم 7/8 بوصة × 7 | لقمة نهاية الجرار | 42 | |
7J6712 | 583 مم × 330 مم × 35 مم 1 بوصة × 7 | لقمة نهاية الجرار | 46.8 | |
7J6711 | 583 مم × 330 مم × 35 مم 1 بوصة × 7 | لقمة نهاية الجرار | 46.8 | |
7J3464 | 583 مم × 330 مم × 40 مم 1 بوصة × 7 | لقمة نهاية الجرار | 53.1 | |
7J3463 | 583 مم × 330 مم × 40 مم 1 بوصة × 7 | لقمة نهاية الجرار | 53.1 | |
5J9322 | 506.7 مم × 330 مم × 30 مم 1 بوصة × 7 | لقمة نهاية الجرار | 33.7 |
