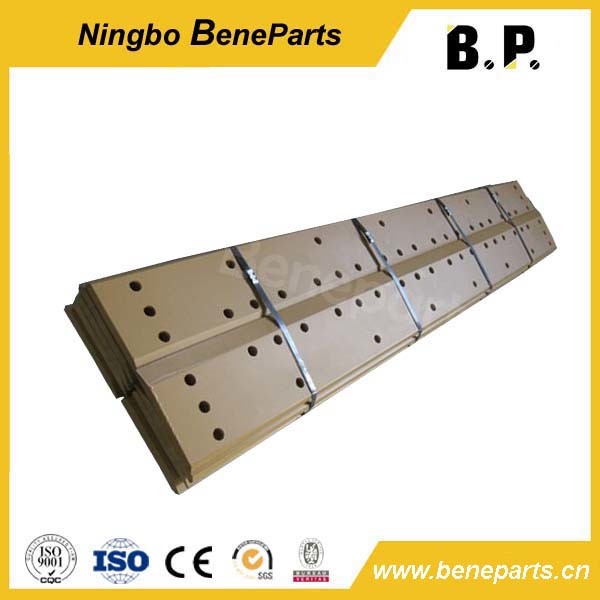

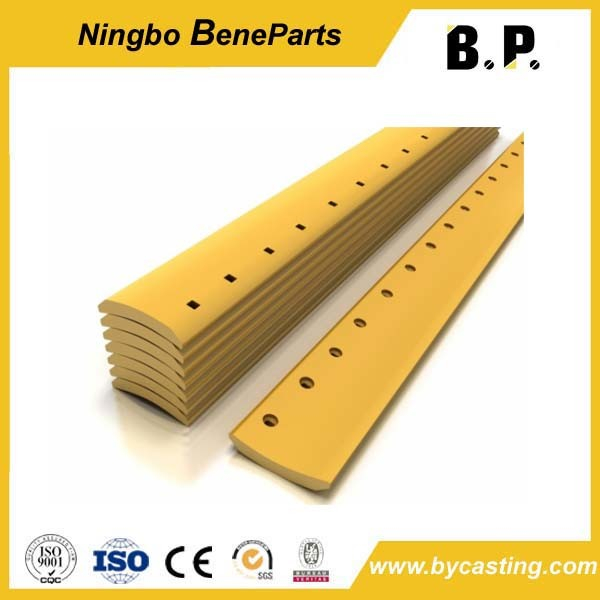

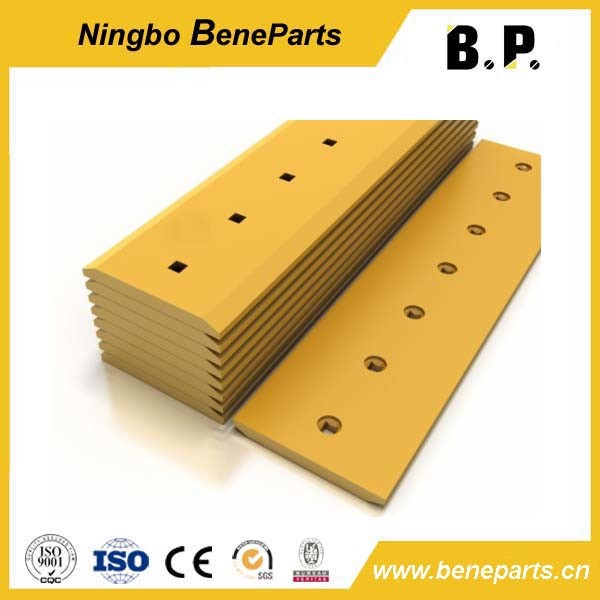

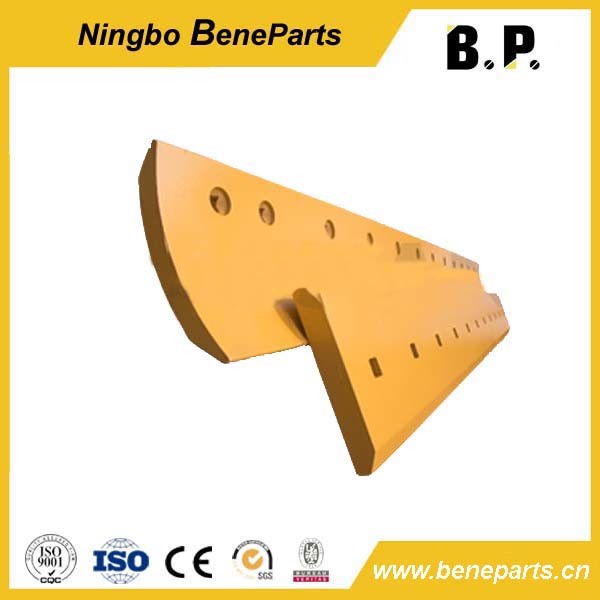

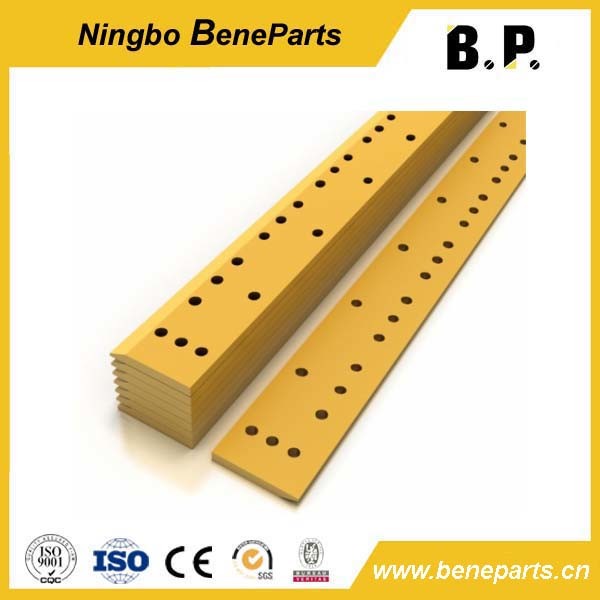

شفرة مسطحة
الجرافة
م
جديد
91.10 كجم
البورون الصلب
| رقم الجزء: | 1U1445 |
| وصف: | حافة قطع مسطحة مشطوفة مزدوجة |
| الآلة التطبيقية: | جرافة |
| نموذج.: | |
| مادة: | الصلب الكربوني، فولاذ البورون (30MnB) |
| صلابة: | HB300-350، HB440-480 |
| قياس: | 857.6 مم × 406 مم × 35 مم 1 بوصة × 4 |
| وزن: | 91.10 كجم |
| طول: | 857.60 ملم |
| عرض: | 406 ملم |
| سماكة: | 35 ملم |
| حجم الحفرة: | 1' |
| هول الكمية.: | 4 |


 | رقم القطعة | القياس (مم) | وصف | الوزن (كلغ) | |
| 85999108 | 2248*152*19 8*5/8' | DBF المتطورة | 46.3 | |
| T224178 | 2378*203*19 مللي متر 9*3/4 بوصة | DBF المتطورة | 66.45 | |
| 109-9230 | 1447.8*406*41 مللي متر 3*1.25 بوصة | DBF المتطورة | 181.89 | |
| 993-99391 | 2235 مم × 203 مم × 19 مم 8*3/4 بوصة | DBF المتطورة | 62.4 | |
| 993-99189 | 2349 مم × 200 مم × 20 مم 8*3/4 بوصة | DBF المتطورة | 67.2 | |
| 1093116 | 1217 ملم × 330 ملم × 45 ملم 3/4 بوصة × 9 | DBF المتطورة | 133.8 | |
| 12F-70-11640 | 1198 مم × 152 مم × 16 مم 5/8 بوصة × 8 | DBF المتطورة | 20.4 | |
| 135-9668 | 1066.8mmX406mmX51mm 7*1-3/8' | DBF المتطورة | 159.21 | |
| 174-7966 | 1588 مم × 203 مم × 16 مم 0.688 × 8 | الترباس على مسامير المحراث | 35.83 | |
| T120980 | 1997 × 203 × 19 ملم 3/4 × 7 فتحات | DBF المتطورة | 55.3 | |
| 85999108 | 2248*203*19 8*5/8' | DBF المتطورة | 63 | |
| T120979 | 1793.875x203.2x19.05 ملم 3/4'X 7h | DBF المتطورة | 49.6 | |
| T84194 | 2346.4X203.2X19.05mm 5/8'X 8h | مركز حافة DBF | 65 | |
| 9K1619 | 3270 مم × 305 مم × 45 مم 1-1/10 بوصة × 8 | DBF المتطورة | 44.9 | |
| 8K7524 | 2248 مم × 245 مم × 25 مم 1-1/10 بوصة × 8 | DBF المتطورة | 99.1 | |
| 5J6885 | 2353 مم × 203 مم × 16 مم 5/8 بوصة × 15 | DBF المتطورة | 59 | |
| 5J6873 | 2537 مم × 203 مم × 16 مم 5/8 بوصة × 8 | DBF المتطورة | 64 | |
| 4T3447 | 1213 مم × 254 مم × 35 مم 1 بوصة × 8 | DBF المتطورة | 84 | |
| 6W2984 | 2408 مم × 245 مم × 25 مم | DBF المتطورة | 112.5 | |
| 3G9512 | 498 مم × 170 مم × 35 مم 1 بوصة × 3 | حافة نهاية DBF | 22 | |
| 424-815-1211 | 1860x330x32 مللي متر 7/8 بوصة × 10 | DBF المتطورة | 148.9 | |
| 424-815-A120 | 1860x330x32 مللي متر 7/8 بوصة × 10 | DBF المتطورة | 148.9 | |
| 1386440 | 1219 مم × 406 مم × 45 مم 1 بوصة * 9 | DBF المتطورة | 163.5 | |
| 1U0761HD | 556 مم × 265 مم × 40 مم | DBF المتطورة | 42.5 | |
| 3G6395HD | 510 مم × 200 مم × 40 مم | DBF المتطورة | 30 | |
| 135-9394 | 16mmX165mmX1588mm 0.688'X8 | DBF المتطورة | 28.62 | |
| 12F-22-71510 | 1430 مم × 203 مم × 19 مم 3/4 بوصة × 10 | DBF المتطورة | 39.3 | |
| 14X-71-11310 | 1383 ملم × 203 ملم × 19 ملم 3/4 بوصة × 9 | DBF المتطورة | 40 | |
| 4T3894 | 964 مم × 330 مم × 40 مم 1-1/4 بوصة × 8 | DBF المتطورة | 92.9 | |
| 9J5901 | 1580 مم × 406 مم × 30 مم 1 بوصة × 20 | DBF المتطورة | 139.5 | |
| 5J6814 | 392 مم × 203 مم × 16 مم 3/4 بوصة × 8 | DBF المتطورة | 8.6 | |
| 5J6915 | 440 مم × 254 مم × 19 مم 3/4 بوصة × 5 | DBF المتطورة | 15.2 | |
| 7J3796 | 440 مم × 330 مم × 25 مم 3/4 بوصة × 5 | DBF المتطورة | 26.5 | |
| 7J3795 | 440 مم × 330 مم × 25 مم 3/4 بوصة × 5 | DBF المتطورة | 26.5 | |
| 5J6913 | 511 ملم × 254 ملم × 19 ملم 3/4 بوصة × 6 | DBF المتطورة | 17.5 | |
| 7J3792 | 511 ملم × 330 ملم × 25 ملم 3/4 بوصة × 6 | DBF المتطورة | 30.7 | |
| 7J3791 | 511 ملم × 330 ملم × 25 ملم 3/4 بوصة × 6 | DBF المتطورة | 30.7 | |
| 7J4689 | 560 مم × 330 مم × 25 مم 3/4 بوصة × 8 | DBF المتطورة | 33.4 | |
| 5J6847 | 595 مم × 254 مم × 19 مم 7/8 بوصة × 4 | DBF المتطورة | 20.6 | |
| 7J3952 | 614 مم × 330 مم × 25 مم 7/8 بوصة × 7 | DBF المتطورة | 36.6 | |
| 5J6841 | 621 مم × 254 مم × 19 مم 7/8 بوصة × 4 | DBF المتطورة | 21.5 | |
| 140-6763 | 723 مم × 406 مم × 30 مم 1 بوصة × 10 | DBF المتطورة | 63.6 | |
| 5J8062 | 723 مم × 406 مم × 35 مم 1 بوصة × 10 | DBF المتطورة | 74.6 | |
| 7J3193 | 748 مم × 330 مم × 25 مم 1 بوصة × 5 | DBF المتطورة | 45.2 | |
| 140-6778 | 748 مم × 330 مم × 30 مم 1 بوصة × 5 | DBF المتطورة | 54.5 | |
| 144-1323 | 748 مم × 406 مم × 30 مم 1 بوصة × 10 | DBF المتطورة | 66 | |
| 4T6311 | 753 مم × 406 مم × 35 مم 1 بوصة × 10 | DBF المتطورة | 77.9 | |
| 140-6765 | 858 مم × 406 مم × 30 مم 1 بوصة × 12 | DBF المتطورة | 75.5 | |
| 4T6318 | 858 مم × 406 مم × 35 مم 1 بوصة × 12 | DBF المتطورة | 88.5 |
